【LightWave 3D】ボーンだけで腰を振れる背骨のリグを組む
今回は
”ボーンだけで組むリバースフットリグ”の
続きで
背骨のボーンを入れます。
ボーンだけで組むリバースフットリグの記事はこちら
https://raisinsec.com/lightwave-reverse-foot-rig/ボーンだけで腰が振れる
背骨のリグを
組んで行くんですが
肝は骨盤ですね。
先に見せてしまうとこの形。
M字です。
腰が振れると
ピッチングやバッティングなどの
腰をグッと入れる動作をする
モーションが作れます。
ダンスにも腰を振る動作は多いですね。
別にエッチなシーンを作るのが
目的ではありません。
ボーンだけで腰を振れる背骨のリグを組む
”ボーンだけで組むリバースフットリグ”の
ファイルをモデラーに読み込んでおきます。
脚のスケルゴンを鏡面コピー
背面ビュー。
脚のスケルゴンを右に少し移動。
マルチ加工＞複製＞鏡面 X。
脚のスケルゴンの名前を変更。
左脚のスケルゴンには
語尾に_Lを
右脚のスケルゴンには
語尾に_Rを付け足します。

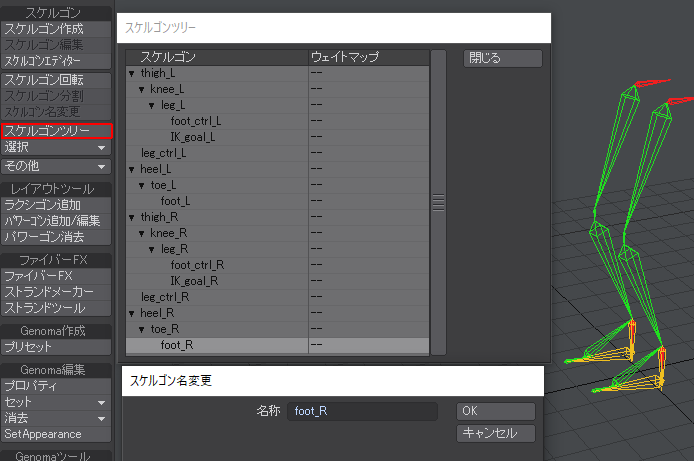

セットアップ＞スケルゴン＞スケルゴンツリーで
スケルゴンツリーを開くと楽かも知れません。
名前を変更したいスケルゴンを
ダブルクリックでスケルゴン名変更が出来ます。
遠い目をしながら手を動かせば
すぐ終わります。
背骨のスケルゴンを作成
脚のスケルゴンはレイヤー1です。
レイヤー2に背骨のスケルゴンを
作って行きます。
レイヤー1はバックグラウンド表示。
右面ビューで
セットアップ＞スケルゴン＞スケルゴン作成。
右側から始めて上の方に伸ばして
合計5本のスケルゴンを作りました。
スケルゴンに名前を付けます。
セットアップ＞スケルゴン＞スケルゴン名変更。
このように付けました。
spineは背骨ですが
好みで増やしても良いと思います。
rootを選択してスケルゴン作成。
下の方にスケルゴンを伸ばします。
hipと名前を付けました。
背骨のスケルゴンをレイヤー1にコピー&ペースト。
hipがちょっと短かったので
hipのスケルゴンのポイントを選択して
leg_ctrlより下に来るように
移動します。
骨盤のスケルゴンを作成
hipを選択します。
背面ビューからスケルゴンを作成。
セットアップ＞スケルゴン＞スケルゴン作成。
骨盤のスケルゴンを右斜め上に生やします。
反対側も同じようにスケルゴンを作成。
詳細＞ポイント＞統合で
向かって
右側の骨盤のスケルゴンと
thigh_Lを統合します。
後に選択したポイントの方に
統合されるので
骨盤のポイントを先に選択して
thigh_Lのポイントを後に選択。
反対側の骨盤のスケルゴンのポイントを
thigh_Rと統合して
骨盤のスケルゴンに
名前を付けます。
この骨盤をM字に組むのが
腰を振れるスケルゴンの組み方です。
このままでも良いのですが
可能な限りボーンを減らしたいので
せっかく作った骨盤のスケルゴンは
消しました。
レイアウト側で
leg_ctrlから下の階層を
hipの子にする事で
同じ挙動になります。
rootのスケルゴンを選択。
詳細＞ポリゴン＞反転。
rootのスケルゴンを反転します。
スケルゴンエディターでの作業
背骨のスケルゴンを選択して
セットアップ＞スケルゴン＞スケルゴンエディター。
スケルゴンエディターを起動します。

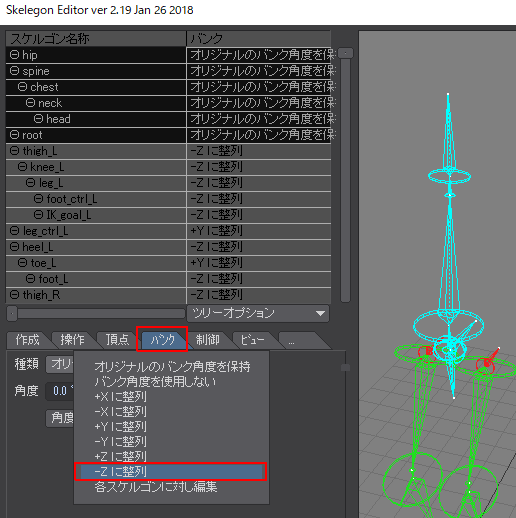

バンクを選択して
背骨のスケルゴンを-Zに整列。
これは呪文みたいな物なので
とりあえずバンクを-Zにするって
LightWaveの参考書に
書いてありました。

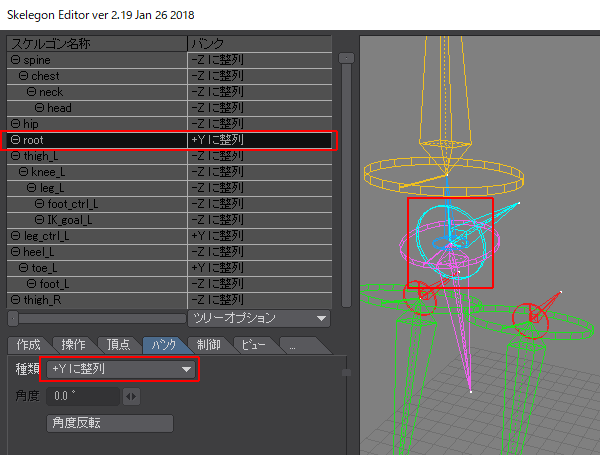

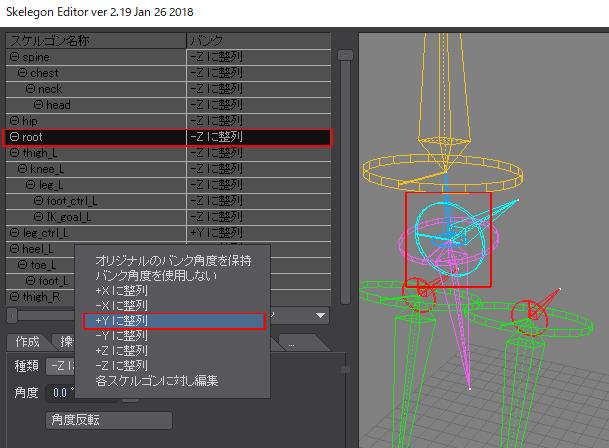

rootのピッチが横を向いているので
+Yに整列に変更します。
rootのピッチが上を向きました。
背骨のスケルゴン完成。
これでモデラー側での作業は終了です。
ファイルに名前を付けて保存し
レイアウトに読み込みます。
レイアウトでの作業
セットアップ＞追加＞スケルゴン変換で
スケルゴンをボーンに変換。

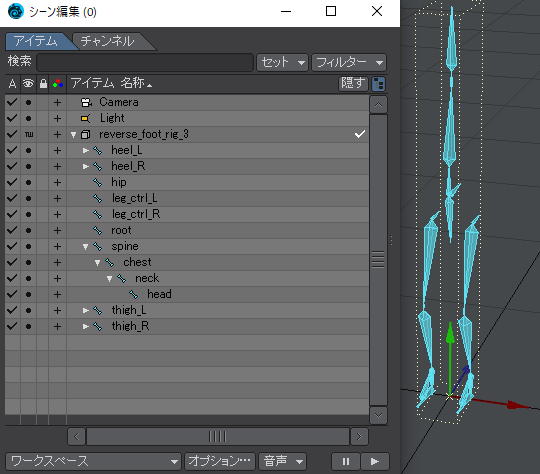

シーン編集エディタを開きます。
分かりやすくボーンに色を付けました。
何となくコントローラーは赤で
IKゴールは黄色にしています。
spineとその下の階層と
hipをrootの子に設定。

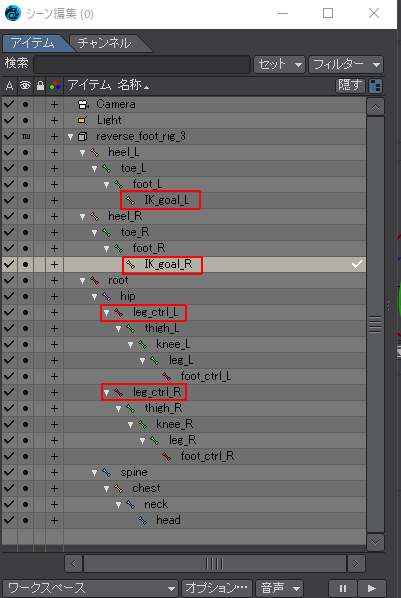

ボーンの階層を以下のように設定します。
IK_goal_Lをfoot_Lの子に
IK_goal_Rをfoot_Rの子に
leg_ctrl_Lから下の階層をhipの子に
leg_ctrl_Rから下の階層をhipの子に設定しました。
後は
”ボーンだけで組むリバースフットリグ”の
記事を見ながら
モーションオプションの設定をして行きます。
ボーンだけで組むリバースフットリグの記事はこちら
やっと完成
動かしてみましょう。
と思ったら何か上手く動きません。

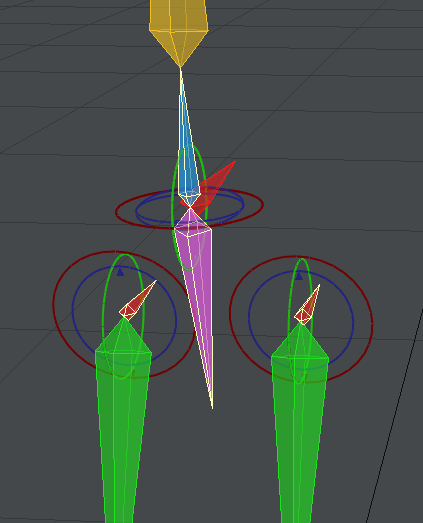

ジンバルロック
spineとhipと
leg_ctrl_Lとleg_ctrl_Rが
ジンバルロックを
起こしています。
本来
H（ヘディング）とP（ピッチ）とB（バンク）の
3軸に回転するはずのボーンが
2軸にしか回転しなくなる現象。
ボーンを90度回転すると起こります。
画像では
H（赤）とB（青）の軸が同じ軸ですね。
モデラーに戻って
スケルゴン編集をしたり
hipからスケルゴンを組み直したり
色々試しましたが直せませんでした。
中心点回転記録
なのでレイアウト側の
中心点回転記録を使います。
spineから順番に
セットアップ＞変形＞オリエンテーション＞中心点回転記録。

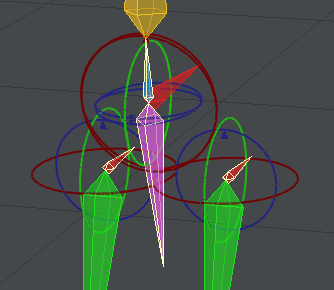

ジンバルロックが直りました。

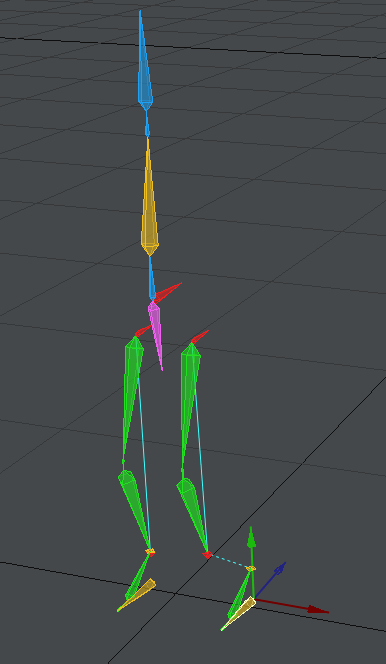

しかしまだ
黄色い踵のボーンの
footを横に動かすと
IKがまともに作動しません。
何でだよ!?
thigh_Lとthigh_Rにも
ジンバルロックが掛かっているからでした。

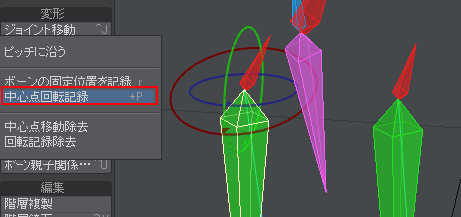

thigh_Lとthigh_Rに
中心点回転記録。

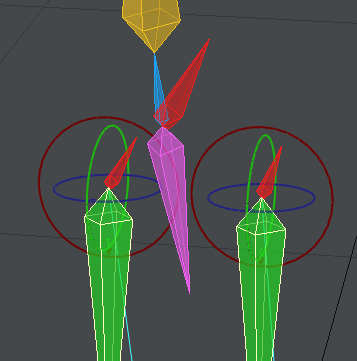

thighのジンバルロックが直りました。

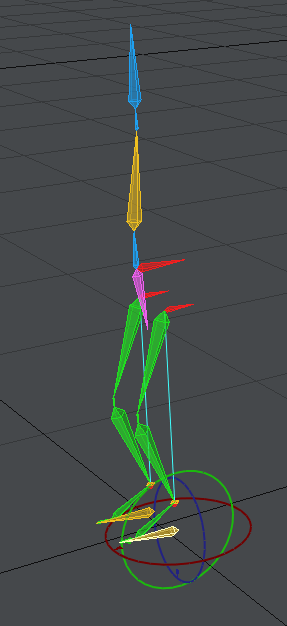

heelを選択。
heel_Lの回転の数値を見てみると
H180度
P-5.08度
B180度になっています。
heelは
数値入力でモーションを
付ける事が多いので
中心点回転記録をしておきます。
回転の数値がリセットされました。
回転させるボーンは全部
中心点回転記録をして
回転の数値をリセットしておいた方が
良いのかも。
knee
leg
toe
footにも中心点回転記録。

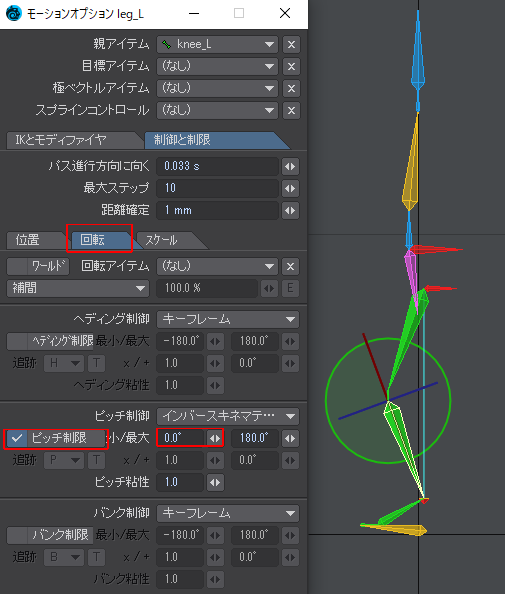

最後にフリップしないように
legのピッチ制限にチェックを入れて
最小の方に
0.0度を入力しました。

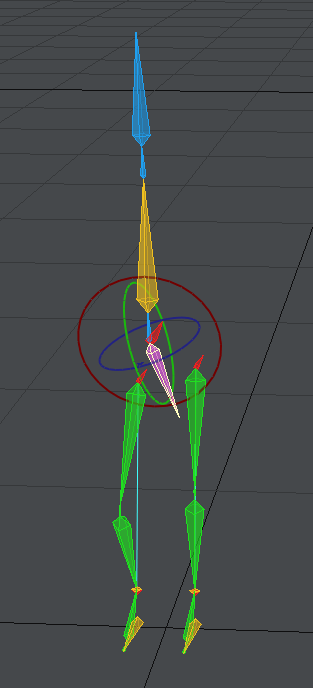

腰を振れる背骨のリグ完成。
お疲れさまでした。
さっと
終わらせるつもりが
ジンバルロックに苦戦して
時間が掛かってしまいました。
今回は以上です
