リグを組むのは難しい。

と思っていたんですが
簡単にする方法が分かりました。

それは
Nullヌルオブジェクトの
コントローラーを使わずに
ボーンだけでリグを組む事です。

LightWaveのレイアウトの仕様では
下の方にあるオブジェクトを選択してから
選択したいオブジェクトを選択
ボーンを選択してからボーンを選択になっています。

なのでNullコントローラーと
ボーンが混在しているリグだと
オブジェクトとボーンを切り替えるので
キャラクターを動かすのがめんどくさい。

しかしボーンだけでリグを組めば
いちいち
オブジェクトとボーンを
切り替えたりしなくて済みます。

それを教えてくれたのがこちらのモデルです。

百舌谷様によるモデルデータ

Unknown Title

JavaScript is not available. We’ve detected that JavaScript is disabled in this browser. Please ...

https://x.com/mozuya_/status/1389517167633207296/

Unknown Title

JavaScript is not available. We’ve detected that JavaScript is disabled in this browser. Please ...

https://x.com/mozuya_/status/1327553355414007808/

滅茶苦茶参考になります。

貴重なデータを公開してくださり
ありがとうございました。

Contents

1. ボーンだけでリバースフットリグを組む

ボーンだけでリバースフットリグを組む

良い物はどんどん真似して行くという訳で
今回はNullコントローラーなしで
ボーンのみで
リバースフットリグを組んで行きます。

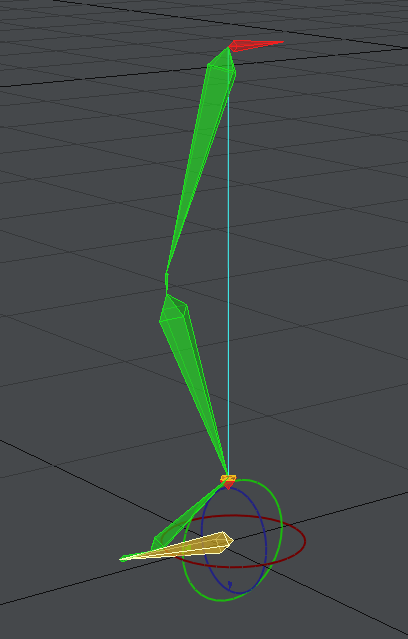

出来上がりはこの形。

リバースフットリグは何が良いかというと
黄色い踵かかとのボーンを高さ0mmに設定しておく事で
数値入力で
足の接地が簡単に出来る事です。

極きょくベクトルアイテムを使わなくても
上の方の赤いボーンを回転させる事で
膝の向きのコントロールは
出来ます。

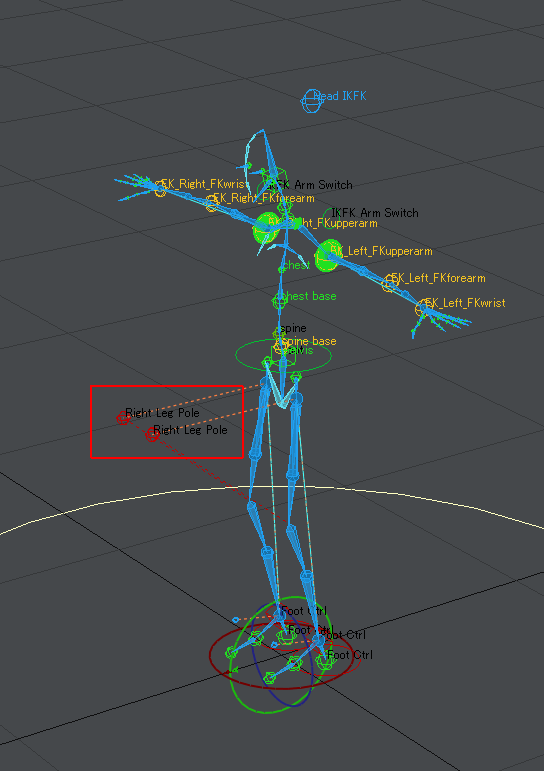

一般的なリグ。

これはLightWaveにプリセットされている
GENOMA2のヒューマンリグですが
膝の向きのコントロールに
極ベクトルアイテム（pole item）を使っています。

しかも足のNullコントローラーが5個。

これを見たらリグを組むのは
難しいと思ってしまいます。

前回作ったこの動画では
今回紹介するリバースフットリグを採用しました。

可能な限りボーンを減らしたシンプルなリグです。

モデラーでスケルゴンを作成

まずはモデラーを起動します。

セットアップ＞スケルゴン作成。

右面ビューで
スケルゴンを描画します。

スケルゴンに名前を付けます。

名前を付けるスケルゴンを選択して
セットアップ＞スケルゴン＞スケルゴン名変更。

一番上はleg_ctrlと名前を付けました。

他のスケルゴンにも名前を付けます。

このように付けました。

上から
leg_ctrl（すねの向きをコントロール）
thigh（太もも）
knee（膝）
leg（すね）
foot_ctrl（足のコントロール）。

膝のスケルゴンを作ったのは
太ももとすねの2本のボーンで
3DCGアニメーションを作ったら
膝のメッシュが破綻して穴が開いたからです。

次は形を整えて行きます。

leg_ctrlは水平
kneeとfoot_ctrlは垂直にしたいので
まずは
leg_ctrlの右側のポイントを選択。

その他のウィンドウ＞情報で
ポイント情報ウィンドウを開きます。

ショートカットキーはI。

上のYの値をクリックすると
下に値が表示されるのでYの値をコピー。

次は
leg_ctrlの左側のポイントを選択。

詳細＞ポイント＞整列。

ショートカットキーはV。

ポイント情報でコピーしたYの値をペーストして
Y軸を選択。

leg_ctrlの高さが揃いました。

次は同じように
kneeとfoot_ctrlを垂直に整えます。

右面から見ているので
kneeとfoot_ctrlはZ軸ですね。

この操作は
スナップがない
LightWaveのモデラーでは
頻繁に使います。

覚えて帰ってください。

legを選択して
スケルゴン作成で
下にもう1本
スケルゴンを作ります。

画像だと分かりにくいかも知れませんが
foot_ctrlとは別のスケルゴンを作りました。

foot_ctrlと重ならないように
サイズをちょっと大きくしておきます。

IK_goalと名前を付けました。

新しく作ったスケルゴンも
ポイント情報と整列を駆使して垂直にします。

更に選択したIK_goalを
Ctrl＋XとCtrl＋Vでコピー&ペースト。

IK_goalをlegから切り離します。

足のスケルゴンを作る

次は足のスケルゴンを作成。

セットアップ＞スケルゴン作成で
右面ビューでこのように描画しました。

踵かかとからスタートして3本のスケルゴンを描画。

作った足のスケルゴンに名前を付けます。

foot（足の甲）
toe（つま先）
heel（踵）
と名前を付けました。

ポイント情報と整列を駆使して
足のスケルゴンを整えます。

heelは高さを0mmに
toeは水平
footはlegの先っぽに
ぴったりに揃えました。

ほらね
ポイント情報と整列は頻繁に使うでしょ!?

うちのLightWaveには
LWCADが入っていて
スナップ移動があるので
そんなに使いませんけど。

leg_ctrlを選択して
詳細＞ポリゴン＞反転でleg_ctrlを反転。

ショートカットキーはF。
